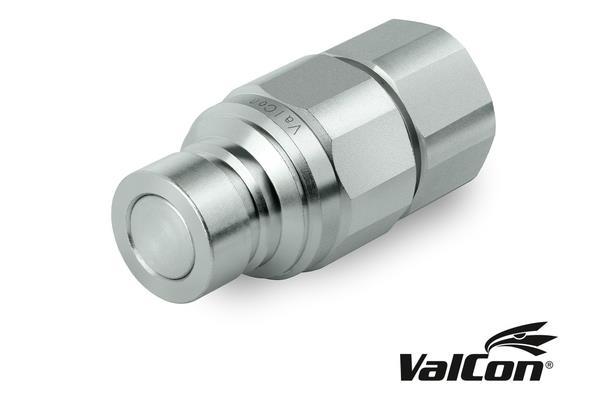

FLATFACE KUPPLUNG STECKER IG 1" BSP, DN20, BG6 ValCon® ISO16028

Steckkupplung Serie VC-FF Stecker

Für allgemeine Anwendungen (z. B. Agrartechnik & Bauindustrie), Austauschbarkeit gemäß ISO 16028

Vorteile:

• Kuppeln per Einhandbedienung, inkl. Sicherheitsverschluss, Kugelverriegelung mit gehärteten Kugeln, beidseitig absperrend mittels Flachventil, robuster Ventilkäfig, leckagefreie Ausführung, hochwertige Cr6-freie Beschichtung.

Praxis-Tipp:

• Diese Ausführung gemäß ISO 16028 garantiert die Austauschbarkeit mit diversen Herstellern. Bei der Festlegung des Betriebsdruckes ist der höchstzulässige Betriebsdruck des Anschlusses zu berücksichtigen. Für Kuppelvorgänge unter Staudruck > 7 bar verwenden Sie bitte die Serie ST-3FF. Alternativ ist auch die Kombination aus Serie ST-FF oder VC-FF zzgl. eines vorgeschalteten VDM Ventils verwendbar.

Allgemeine Daten:

• Werkstoff Gehäuse: Stahl
• Werkstoff Dichtung: Buna-N (Nitril)

Oberfläche:

• Beständigkeit gegen Rotrost [h]: 400
• Beständigkeit gegen Weißrost [h]: 200
• Material: Chrom III plus

Technische Daten:

• BG: 6
• DN: 20
• Size: 12
• Zoll: 3/4"
• Betriebsdruck (bar): 250
• Gewinde + Norm: BSP-Innengewinde DIN 3852
• Anschluss-Gewinde (GA): 1"
• Ød (mm): 30,0
• L2 (mm): 93,8
• SW (mm): 41
• l/min bei 2 bar: 200
• Norm: ISO 16028
• Temperaturbereich: -20°C bis +100°C
• Einsatzgebiet: Baumaschinen, Landwirtschaft, Industrie
