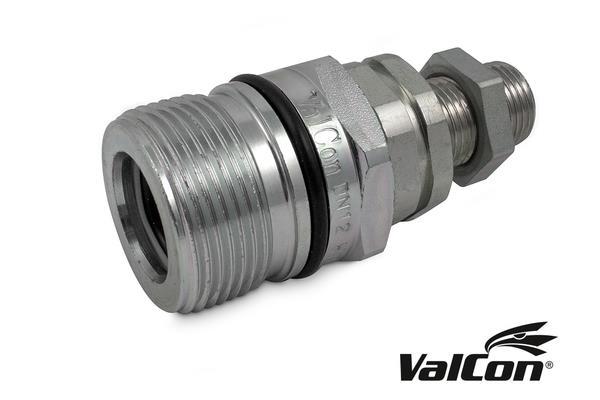

HYDRAULIK-SCHRAUBKUPPLUNG MUFFE. BG3, 12S SCHOTT, PMAX 400 BAR, NBR DICHTUNG, ValCon®
Schraubkupplung Serie VC-HDS3 Muffe
Für allgemeine Anwendungen (z. B. Agrartechnik & Bauindustrie), Austauschbarkeit gemäß ISO 14541
Vorteile:
- Austauschbar gemäß ISO 14541- CR III Beschichtung: 100 Std. weissrostresistent, 400 Std. rotrostresistent, Cr6-frei
Praxis-Tipp:
- Kuppelvorgänge unter Restdruck dürfen den maximalen Betriebsdruck der Kupplung nicht überschreiten. Die Druckbeaufschlagung im Kuppelvorgang sollte nur von einer Seite erfolgen. Nichteinhaltung dieser Parameter kann zu einem höheren Verschleiß der Dichtungskomponenten führen.
Allgemeine Daten:
- Werkstoff Gehäuse: Stahl
- Werkstoff Dichtung: NBR
- Werkstoff Stützring: PTFE
Oberfläche:
- Beständigkeit gegen Rotrost [h]: 400
- Beständigkeit gegen Weißrost [h]: 100
- Material: Zn-Fe (Chrom III)
Technische Daten:
- BG: 3
- DN: 12
- Size: 08
- Zoll: 1/2"
- Betriebsdruck (bar): 400
- Gewinde + Norm: CE Schott-Außengewinde schwere Reihe, DIN 3861
- Anschluss-Gewinde (GA): M20x1,5
- Rohr-ØR (mm): 12S
- Außen-Ød Muffe (mm): 40,0
- Verbindungsgewinde G1: M36x2
- Länge Muffe L3 (mm): 81,0
- Berstdruck gekuppelt (bar): 1400
- GL (mm): 27,0
- Berstdruck Muffe ungekuppelt (bar): 1500
- SW (mm): 30,0
- l/min bei 2 bar: 90
- Form des Dichtventils: poppet
- Norm: ISO 14541
- Temperaturbereich: -25°C bis +100°C
- Einsatzgebiet: Baumaschinen, Fahrzeugbau, Forsttechnik, Industrie. Kuppeln und Entkuppeln durch Verschrauben. Beidseitig absperrend: Kegelventil.
