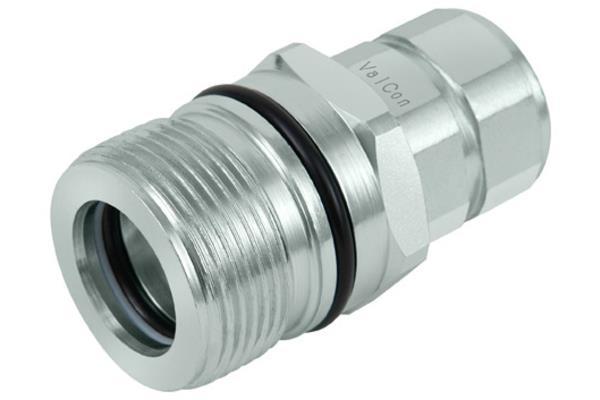

HD SCHRAUBKUPPLUNG MUFFE, BG4, 1/2" BSP IG, PMAX 333 BAR, NBR DICHTUNG, ValCon®

Schraubkupplung Serie VC-HDS4 Muffe

Für allgemeine Anwendungen (z. B. Agrartechnik & Bauindustrie), Austauschbarkeit gemäß ISO 14541

Vorteile:

• Austauschbar gemäß ISO 14541- CR III Beschichtung: 100 Std. weissrostresistent, 400 Std. rotrostresistent, Cr6-frei

Praxis-Tipp:

• Kuppelvorgänge unter Restdruck dürfen den maximalen Betriebsdruck der Kupplung nicht überschreiten. Die Druckbeaufschlagung im Kuppelvorgang sollte nur von einer Seite erfolgen. Nichteinhaltung dieser Parameter kann zu einem höheren Verschleiß der Dichtungskomponenten führen.

Allgemeine Daten:

• Werkstoff Gehäuse: Stahl
• Werkstoff Dichtung: NBR
• Werkstoff Stützring: PTFE

Oberfläche:

• Beständigkeit gegen Rotrost [h]: 400
• Beständigkeit gegen Weißrost [h]: 100
• Material: Zn-Fe (Chrom III)

Technische Daten:

• BG: 4
• DN: 20
• Size: 12
• Zoll: 3/4"
• Betriebsdruck (bar): 333
• Gewinde + Norm: BSP Innengewinde DIN 3852
• Anschluss-Gewinde (GA): 1/2"
• Rohr-ØR (mm): -
• Außen-Ød Muffe (mm): 44,0
• Verbindungsgewinde G1: M42x2
• Länge Muffe L3 (mm): 83,5
• Berstdruck gekuppelt (bar): 1400
• Berstdruck Muffe ungekuppelt (bar): 1300
• SW (mm): 36,0
• l/min bei 2 bar: 106
• Form des Dichtventils: poppet
• Norm: ISO 14541
• Temperaturbereich: -25°C bis +100°C
• Einsatzgebiet: Baumaschinen, Fahrzeugba, Forsttechnik, Industrie. Kuppeln und Entkuppeln durch Verschrauben. Beidseitig absperend: Kegelventil.
